在當下的日常生活中,電子設備無所不在,成為我們生活的重要支撐。在這個數字化世界中,有一個微小但至關重要的組件——SMD3225石英晶體諧振器。這款小巧的設備在現代電子設備中發揮著廣泛的作用,無論是手機、電腦,還是汽車、醫療設備,甚至是軍事設備,其身影均不可或缺。設想一下,若失去它,我們的世界將會陷入混亂,電子設備無法正常運行,日常生活將受到嚴重干擾。因此,SMD3225石英晶體諧振器的重要性不容忽視。
接下來,我們將深入了解這款設備,探究其在生活中的實際應用。SMD3225石英晶體諧振器以其高穩定性而著稱,其卓越性能在眾多場合中均能得到充分體現。同時,其緊湊的尺寸設計不僅節省空間,還便于設備的安裝和使用。此外,其卓越的頻率控制功能能夠有效確保設備的正常運行,避免因頻率問題導致的設備故障。這些特點使SMD3225石英晶體諧振器在眾多同類產品中脫穎而出,成為眾多消費者的首選。
在實際應用中,SMD3225石英晶體諧振器展現了強大的實用性。無論是在通信領域,如手機、無線設備,還是在計算機硬件,如服務器、個人電腦中,均能看到其身影。這主要得益于其穩定性和準確性,為各類設備提供了精準的時鐘信號。無論是日常生活還是工作生產,我們都離不開這款石英晶體諧振器。其廣泛的應用范圍充分證明了其普遍性和適用性,成為現代電子設備中不可或缺的關鍵組件。
此外,SMD3225石英晶體諧振器在性能上具備顯著優勢。首先,相較于同類產品,其精度更高、穩定性更強。這主要歸功于生產過程中采用的先進石英晶體切割技術,使得其頻率偏差極小,穩定性極高。其次,SMD3225石英晶體諧振器的使用壽命更長。這得益于其優良的抗老化性能和抗環境變化能力,即使在惡劣環境下也能保持長期穩定工作。最后,從價格方面來看,盡管其性能卓越,但由于生產過程的優化和大規模生產,其價格并未顯著高于同類產品,因此具有很高的性價比。綜上所述,SMD3225石英晶體諧振器在性能、使用壽命和價格等方面均展現出明顯優勢,是市場上同類產品中的佼佼者。

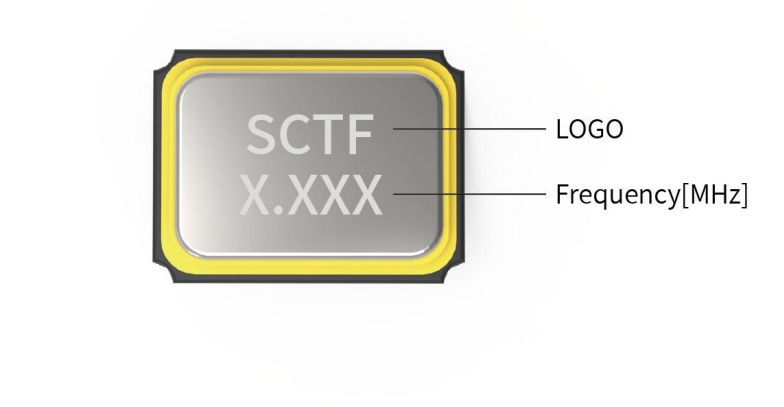

產品結構示意圖
![]() | ![]() |
產品關鍵參數介紹
| 項目 | 電氣參數 |
| 系列 | 3X Series |
| 封裝 | SMD3225-4P |
| 尺寸 | 3.2×2.5×0.70mm |
| 頻率范圍 | 8MHz to 54MHz |
| 常規負載 | 6 / 8 / 9 / 10 / 12 / 20pF or 指定 |
| 常溫頻差(at 25℃) | ±10ppm max. |
| 工作溫度 | -20℃~+70℃;-40℃~+85℃ |
| 頻率溫度特性 | ±20ppm /±30ppm max. |

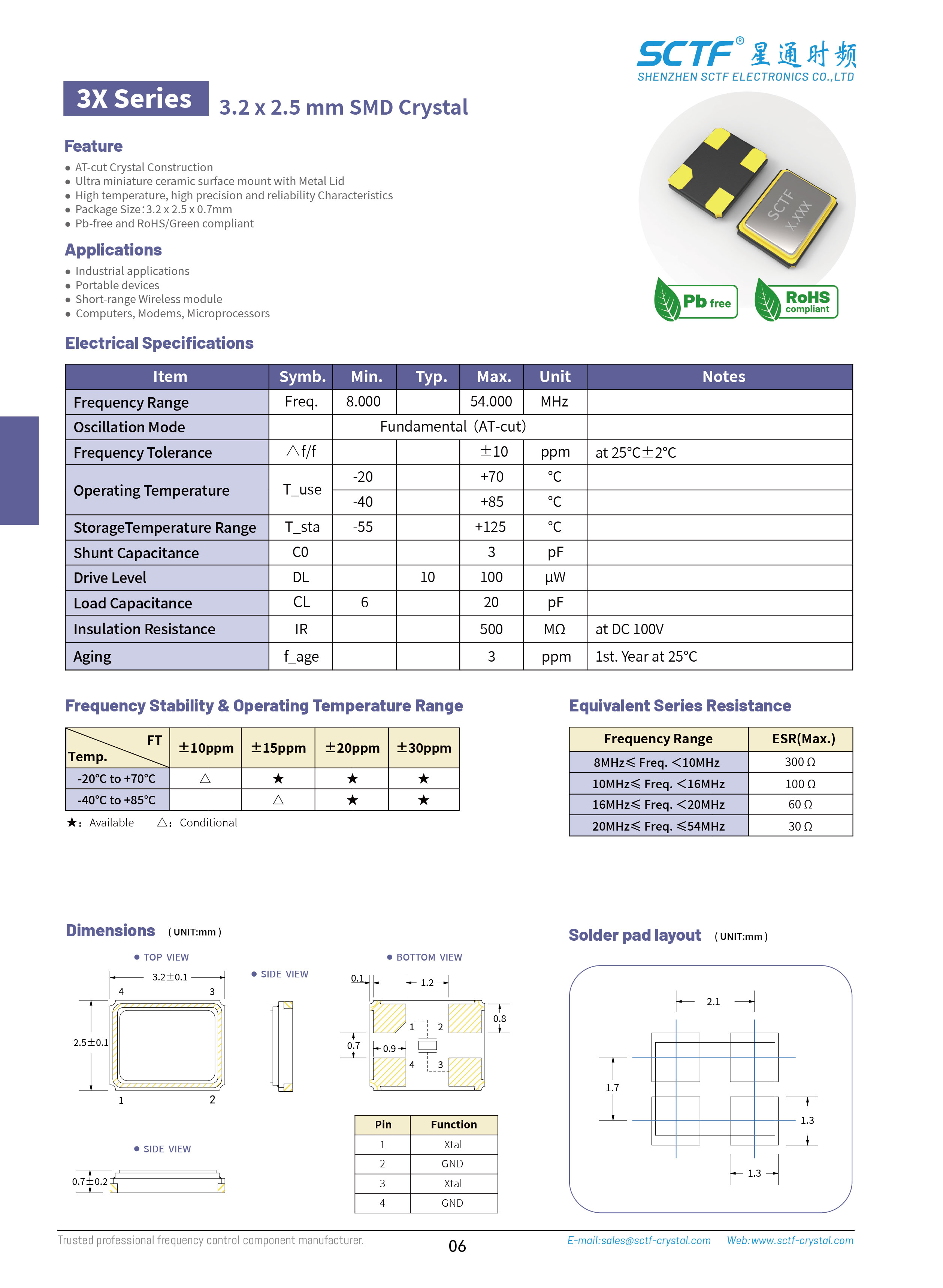

3X系列規格書參考
![]() |
| 更多信息請參考鏈接:http://www.gbxhw.com/product/product_list/id/42.html |
常規頻率及MPN參考
| 標稱頻率 | 負載電容 | MPN |
| 8MHz | 8pF | SX3B8.000F0810F30 |
| 10pF | SX3B8.000F1010F30 | |
| 12pF | SX3B8.000F1210F30 | |
| 20pF | SX3B8.000F2010F30 | |
| 11.0592MHz | 10pF | SX3B11.0592F1010F30 |
| 12MHz | 8pF | SX3B12.000F0810F30 |
| 10pF | SX3B12.000F1010F30 | |
| 12pF | SX3B12.000F1210F30 | |
| 20pF | SX3B12.000F2010F30 | |
| 12.288MHz | 10pF | SX3B12.288F1010F30 |
| 12.8MHz | 20pF | SX3B12.800F2010F30 |
| 13.52127MHz | 20pF | SX3B13.52127F2010F30 |
| 13.56MHz | 12pF | SX3B13.560F1210F30 |
| 13.598MHz | 10pF | SX3B13.598F1010F30 |
| 13.824MHz | 10pF | SX3B13.824F1010F30 |
| 14.31818MHz | 10pF | SX3B14.31818F1010F30 |
| 14.7456MHz | 20pF | SX3B14.7456F2010F30 |
| 16MHz | 9pF | SX3B16.000F0910F30 |
| 10pF | SX3B16.000F1010F30 | |
| 12pF | SX3B16.000F1210F30 | |
| 20pF | SX3B16.000F2010F30 | |
| 16.384MHz | 10pF | SX3B16.384F1010F30 |
| 18.432MHz | 10pF | SX3B18.432F1010F30 |
| 19.2MHz | 10pF | SX3B19.200F1010F30 |
| 20MHz | 10pF | SX3B20.000F1010F30 |
| 20pF | SX3B20.000F2010F30 | |
| 22.1184MHz | 10pF | SX3B22.1184F1010F30 |
| 22.5792MHz | 10pF | SX3B22.5792F1010F30 |
| 24MHz | 8pF | SX3B24.000F0810F30 |
| 10pF | SX3B24.000F1010F30 | |
| 12pF | SX3B24.000F1210F30 | |
| 20pF | SX3B24.000F2010F30 | |
| 24.305MHz | 20pF | SX3B24.305F2010F30 |
| 24.576MHz | 10pF | SX3B24.576F1010F30 |
| 20pF | SX3B24.576F2010F30 | |
| 25MHz | 8pF | SX3B25.000F0810F30 |
| 10pF | SX3B25.000F1010F30 | |
| 12pF | SX3B25.000F1210F30 | |
| 20pF | SX3B25.000F2010F30 | |
| 26MHz | 9pF | SX3B26.000F0910F30 |
| 10pF | SX3B26.000F1010F30 | |
| 12pF | SX3B26.000F1210F30 | |
| 27MHz | 8pF | SX3B27.000F0810F30 |
| 27.12MHz | 10pF | SX3B27.120F1010F30 |
| 12pF | SX3B27.120F1210F30 | |
| 27.1383MHz | 20pF | SX3B27.1383F2010F30 |
| 28.224MHz | 10pF | SX3B28.224F1010F30 |
| 28.63636MHz | 10pF | SX3B28.63636F1010F30 |
| 30MHz | 10pF | SX3B30.000F1010F30 |
| 12pF | SX3B30.000F1210F30 | |
| 32MHz | 10pF | SX3B32.000F1010F30 |
| 12pF | SX3B32.000F1210F30 | |
| 37.4MHz | 12pF | SX3B37.400F1210F30 |
| 38.4MHz | 10pF | SX3B38.400F1010F30 |
| 40MHz | 8pF | SX3B40.000F0810F30 |
| 10pF | SX3B40.000F1010F30 | |
| 12pF | SX3B40.000F1210F30 | |
| 48MHz | 12pF | SX3B48.000F1210F30 |
| 50MHz | 10pF | SX3B50.000F1010F30 |
| 52MHz | 10pF | SX3B52.000F1010F30 |
| 54MHz | 10pF | SX3B54.000F1010F30 |
